       Выполнение задания «Геометрическое черчение» следует начать с чертежа вала простейшей формы в масштабе 1:1. Во всех вариантах одна из поверхностей вала является усечённым конусом, у которого дан диаметр одного из оснований, размер конусности k и длина конического участка l. При построении усечённого конуса необходимо вычислить диаметр второго основания. Конусность – это отношение разности диаметров оснований (большего D и меньшего d) к длине участка усечённого конуса. Например, если диаметр большего основания D=54мм, конусность k=1:3, длина l=60 мм, можно составить уравнение и найти неизвестное:

                          Один из участков вала имеет большую длину. Чтобы чертёж поместить на выделенном месте листа, следует выполнить изображение с разрывом, при этом изображение уменьшится по длине, но размер оборванного элемента наносится полный.

     На одной из цилиндрических поверхностей имеется коническая фаска с углом 45˚, такие фаски удобно обозначать линейным способом, например: 3х45˚, где 3 - это длина фаски в миллиметрах, измеренная вдоль оси.

     Вал содержит призматический участок (с квадратным сечением). Для пояснения плоской поверхности применяются сплошные тонкие пересекающиеся диагонали. Условный знак квадрата  с размером стороны позволяет ограничиться всего одним изображением вала, имеющего такой элемент.

     Остальные чертежи этого задания нужно перечертить, располагая на одном листе формата А3 согласно образцу: втулку в масштабе 1:2, кронштейн-подвеску - в масштабе 1:1.

       На всех чертежах нанести все необходимые размеры по правилам ГОСТ 2.307 - 68.

        Все вспомогательные построения следует выполнять в тонких линиях и оставить для проверки преподавателем. После этого выявленные ошибки студент должен исправить и перед обводкой очистить лист от вспомогательных  линий.

        Все необходимые надписи на чертеже, включая основную надпись, следует выполнить чертёжным шрифтом.

        Для защиты задания нужно повторить теоретический материал и все ГОСТы, изучаемые по данной теме.

"ГЕОМЕТРИЧЕСКОЕ ЧЕРЧЕНИЕ"

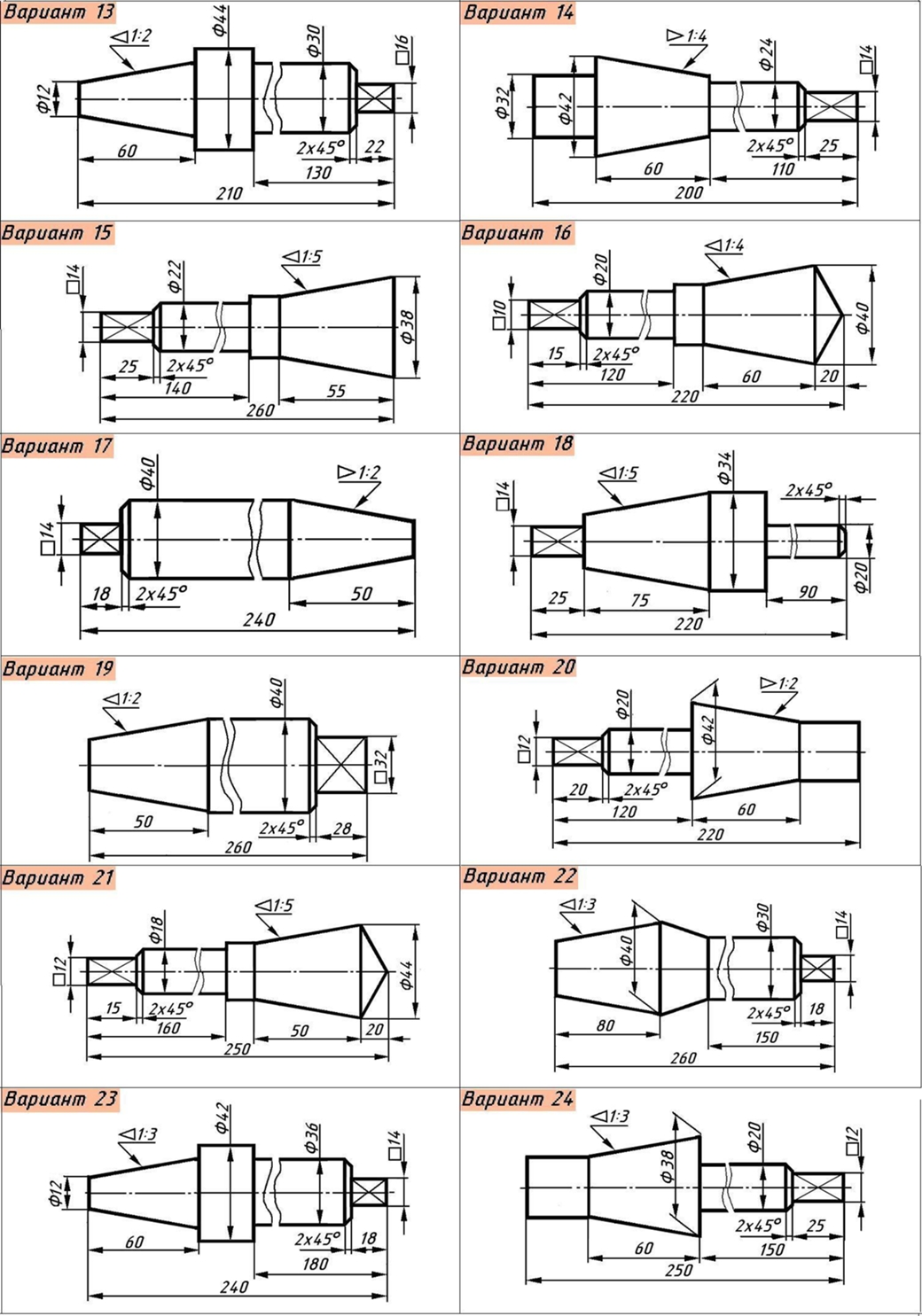

Варианты индивидуальных данных для чертежа вала
