По каждой теме выполняется определённый объём графической работы:

Тема 6. Резьба. Типы резьбы. Изображение и обозначение резьбы, крепёжных изделий и соединений.

                      Задание 1.  Выполнить чертежи стандартных изделий (болт, гайка, шайба, шпилька), входящих в сборочную единицу, по их действительным размерам.

                      Гайку и шайбу чертить для соединения болтом. Условное обозначение каждого изделия подписать рядом (лист формата А4, рис. 2).

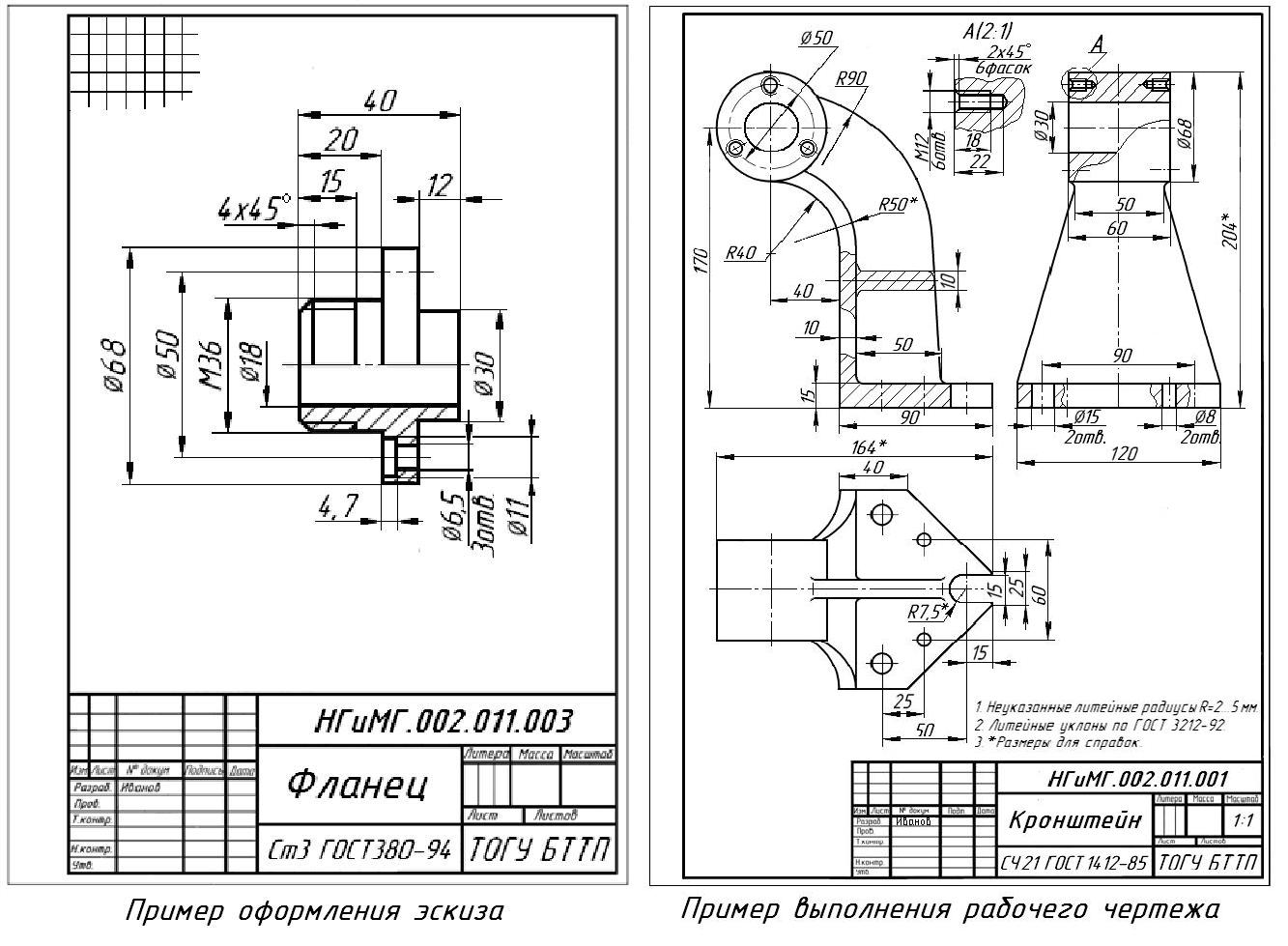

Темы 7, 8. Выполнение рабочих чертежей и эскизов деталей сборочной единицы.

Задание 2. Составить эскизы указанных оригинальных деталей, входящих в сборочную единицу (2 листа в клетку форматов А4 или А4 и А3).

Задание 3. Выполнить рабочие чертежи двух деталей изделия по сборочному чертежу индивидуального задания (2 листа: формат А3 и А4).

Тема 9. Сборочный чертеж изделия.

Задание 4. Составить спецификацию (лист формата А4) и выполнить сборочный чертёж изделия (лист формата А3).
